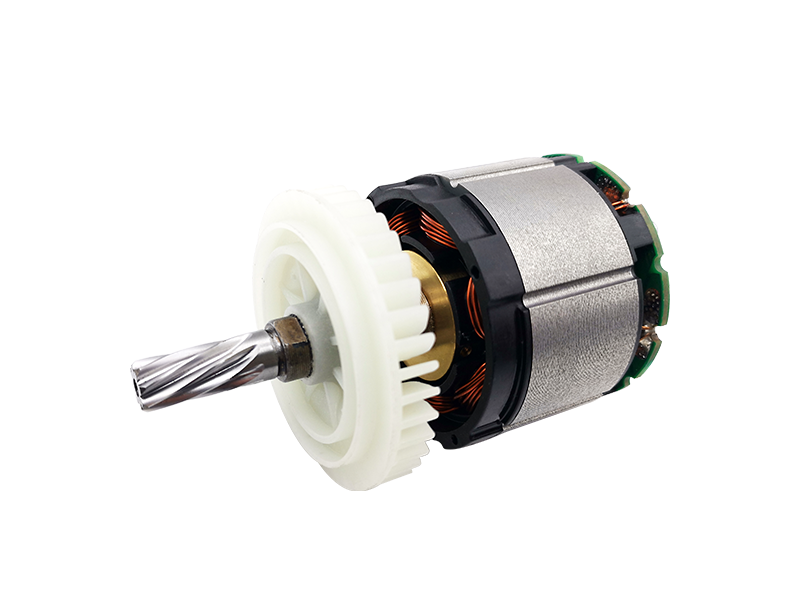

BL5224

高效率与节能、长寿命与低维护

使用手册下载返回列表

产品规格

电压	20V DC
尺寸(mm)	Φ52x24L
轴外径(mm)	Ф9
空载转速(rpm)	22706.120
空载电流(A)	7.015
额定转速(rpm)	20709.450
额定转矩(Nm)	150.000
额定电流(A)	20.415
堵转转矩(Nm)	546.228
堵转电流(A)	56.953
最大功率(W)	1139.28
最大效率(%)	84.17
寿命（Typical）	/
重量(g)	/
工作温度(°C)	-15 to 40
储存温度(°C)	15 to 40

性能参数

名称	空载	堵转	最大效率	最大功率
电流/Current(A)	7.015	56.953	33.126	56.953
效率/Efficiency(%)	32.95	78.88	84.17	78.88
输出功率/Output power(W)	46.155	898.61	557.755	898.681
转速/Speed(rpm)	22948	15710.98	18785.79	11474
转矩/Torque（Nm）	19.411	546.228	241.62	768.85

外形图

性能曲线

应用举例

: 电磨机无刷电机
电磨机是一种多功能电动工具，广泛应用于金属、木材、石材等材料的切割、打磨、研磨等作业。利用高速旋转的磨削片或切割片，可以快速完成金属、石材、木材等材料的切割和研磨工作。广泛应用于建筑、石材加工、金属加工、船舶制造等领域，也适用于家庭DIY和手工艺创作。
+
